Mit einem Oszilloskop können Sie elektrische Signalverläufe beobachten und genau analysieren.

Die Elektronik kommt nicht ohne die entsprechende Messtechnik aus. Ein Speicheroszilloskop kann eine oder mehrere Spannungen, deren Speichertiefe und zeitliche Verlaufsphase sichtbar machen. Ein Oszilloskop für Anfänger ist tragbar und enthält eine einfach verständliche Software.

In einem Oszilloskop ist eine Braunsche Bildröhre verbaut. Aus einer beheizbaren Glühkathode treten Elektronen aus. Weiterhin besteht ein Oszilloskop aus Ablenkplatten und Anoden. Zwischen Anode und Glühkathode liegt die Fokussierelektrode, welche zum Anlegen der positiven Spannung dient. Der Verlauf der Spannung wird meist in Form eines Koordinatensystems dargestellt.

Auf der x-Achse wird die Zeit abgebildet und auf der y-Achse befindet sich die Spannung. Wenn Sie einen Oszillograph bei Tchibo oder aldi.de kaufen, können Sie aus verschiedenen Modellen wählen und damit Ihre ganz individuelle Messtechnik finden.

Digital gilt als Standard für das Oszilloskop

Bevor Sie ein Oszilloskop kaufen, müssen Sie sich für eine Kategorie entscheiden. In einem Oszilloskop Test geht der Trend zu digitalen Geräten, da der Speicher einfach ein komfortableres Arbeiten mit einem Mixed Signal Oszilloskop ermöglicht.

  • analoges Oszilloskop: Hierbei handelt es sich um eine bewährte, allerdings mittlerweile beinahe überholte Technik. Im Zeitalter des PC spielen diese Geräte kaum noch eine Rolle. Die Geräte lassen sich recht einfach bedienen und verfügen über große Frequenzbereiche. Einschränkungen sind in den Funktionen zu machen. Weiterhin ist dieser Oszillograph schwer und für den mobilen Gebrauch am Kfz eher unhandlich.
  • digitales Oszilloskop: Digitale Geräte sind klein und handlich. Nach der Strommessung können die Daten mittels USB auf einem Speichermedium abgelegt und auch noch zu einem späteren Zeitpunkt verfügbar gemacht werden. Mittels intelligenter Software lassen sich Verlaufszeit und Frequenz messen. Die Bandbreite an Möglichkeiten kann bei Laien zu Schwierigkeiten bei der Bedienung des digitalen Oszillograph führen. Eine ausführliche und gut verständliche Anleitung ist hilfreich.

Die Vor- und Nachteile der genannten Oszilloskop Typen

Oszilloskop Art Vorteile Nachteile
analoges Oszilloskop einfache Bedienung
übersichtliche Anzeige
Signale können vor dem Triggerzeitpunkt sichtbar gemacht werden
xgroß
xschwer
xunhandlich
xeingeschränkte Funktionen
xgeringere Verfügbarkeit
xteuer
digitales Oszilloskop leicht
handlich
umfangreicher Funktionsumfang
Daten können gespeichert werden
große Produktauswahl
xkompliziert zu bedienen

Wichtige Werte im Auge behalten

Damit Sie Ihr neues Mini Oszilloskop vielseitig nutzen können, sollte das beste Oszilloskop verschiedene Kriterien erfüllen. Die meisten Modelle von Tektronix, Fluke, Hameg oder Hantek sind mit zwei oder vier Kanälen ausgestattet. Dies hat Einfluss auf die Beeinflussbarkeit der y-Ablenkung mittels 2 Kanal Oszilloskop oder 4 Kanal Oszilloskop.

In einem Oszilloskop Test wurden große Unterschiede zwischen Abtastrate, Bandbreite oder Trigger-Möglichkeiten deutlich.

Wichtig ist auch, ob es Ihnen genügt, die Messwerte auf dem integrierten Bildschirm zu betrachten oder ob Sie die Daten auf den Computerbildschirm übertragen möchten. In diesem Fall sollte das USB Oszilloskop über eine leicht verständliche Software verfügen.

Wie mit einem Oszilloskop richtig gemessen wird, erläutert Ihnen dieses Video:

Ein externer Triggereingang ist von Vorteil

Tiggern steht bei der Strommesszange für „Auslösen“. Damit das Speicheroszilloskop ein stehendes Bild abbildet, muss richtig getriggert werden. Mithilfe eines Umschalters können Sie den für die Triggerung gewünschten Kanal auswählen. Hochwertige Oszilloskope von

  • Owon,
  • Pico Technology,
  • SainSmart oder
  • Quimat

sind mit einem externen Triggereingang ausgestattet.

Der Einsatzort kann variieren

Einsatzbereiche:

Ein Oszilloskop kann überall dort eingesetzt werden, wo es nötig ist, die Spannung und deren Verlauf sichtbar zu machen.

Wenn Sie ein Oszilloskop bei rossmann.de oder lidl.de bestellen, sollten Sie auf die Flexibilität der Geräte in einem Digital Oszilloskop Test achten. Ihr neuer Oszi kann einiges leisten, wenn die Qualität der Marke passt.

Einige Einsatzgebiete des Oszilloskops im Überblick:

  • Fahrzeug
  • elektrisches Versorgungsnetz
  • Tontechnik
  • Computer
  • Fernseher

Entscheidend für den mobilen Gebrauch ist die Größe. Ein Mini Oszilloskop wird sich besser für den Einsatz unterwegs eignen.

Soll das Oszilloskop vorwiegend im Freien eingesetzt werden, ist ein robustes und wasserdichtes Gehäuse von Vorteil.

Mixed Signal Oszilloskope bieten Flexibilität

Meist sind Oszilloskope mit zwei oder vier Kanälen ausgestattet. Es kann jedoch passieren, dass Sie bei der Messung von digitalen Schaltungen schnell an Grenzen stoßen. In einem Oszilloskop Vergleich können Mixed Signal Oszilloskope neben der beschriebenen analogen Kanäle über bis zu 16 digitaler Kanäle verfügen und damit den Funktionsumfang deutlich erweitern.

Die maximale Eingangsspannung richtet sich nach dem Messobjekt

Bei Fahrzeugen reicht normalerweise eine geringe Eingangsspannung.

Wenn Sie ein Oszilloskop günstig kaufen, sollte dies dennoch Ihren Ansprüchen hinsichtlich Speicher, Signal und Frequenz genügen. Die maximale Eingangsspannung gibt an, wie hoch die zu messende Spannung ausfallen darf.

Hierbei gibt es durchaus Unterschiede und Sie sollten die nötige Wechselspannung für die gewünschten Messungen im Auge behalten. Messungen der Netzenergie erfordern mindestens 230 Volt Eingangsspannung.

Wer seinen Oszi nur für sein Kraftfahrzeug verwendet, kommt mit 12 Volt aus.

Die Stromversorgung ist unterschiedlich

Ihr persönlicher Oszilloskop Testsieger muss mit Strom versorgt werden. Große Geräte werden meist an die Steckdose angeschlossen. Kleinere Modelle in einem Oszilloskop Test werden häufig über Batterie oder Akku mit Strom versorgt. Eine lange Batterielaufzeit bewahrt bei häufigerem Gebrauch vor bösen Überraschungen.

Alternativ kann ein Oszilloskop auch über den USB-Anschluss des Rechners aufgeladen werden.

FAQ: Fragen und Antworten rund um Kauf und Verwendung von Oszilloskopen

Mit einem Oszilloskop erhalten Sie eine komfortable Strommesszange für den vielfältigen Gebrauch. In unserer Kaufberatung haben wir versucht, verschiedene Aspekte der Geräte zu beleuchten. Gern verweisen wir auch auf die Stiftung Warentest und deren repräsentative Ergebnisse. Bislang liegt jedoch kein entsprechendes Testergebnis vor. [Stand: 06/2021] Abschließend möchten wir einige wichtige Fragen klären und Ihnen die Kaufentscheidung erleichtern.

Wie funktioniert ein Oszilloskop?

Mithilfe eines Oszilloskops können Spannungen auf einem internen oder externen Bildschirm sichtbar gemacht werden. Dies erfolgt mittels eines Oszillogramms. Die Funktionsweise ist typabhängig. Bei den am häufigsten verwendeten digitalen Oszillogrammen kommt eine analogtechnische Verstärkung zum Einsatz, damit die Spannungswerte in digitale Signale umgewandelt werden können.

Welche Signale können mit einem Oszilloskop gemessen werden?

Viele Hersteller führen Modelle mit einem Display im Sortiment, was das Auswerten ungemein erleichtert.

Sie können nicht nur die Größe von Gleich- und Wechselspannung erfassen, sondern auch deren Verlauf kann dargestellt werden.

Folgende Größen sind messbar:

  • Signalfrequenz
  • elektrischer Strom
  • Frequenzen elektrischer Schaltungen
  • Impulsdiagramme digitaler Schaltungen
  • Phasenverschiebungen eines Signals

Wie wird mit einem Oszilloskop gemessen?

Für die Messung von Spannungen verwenden die meisten Oszilloskope BNC-Buchsen. Die entsprechenden Kabel sind meist im Lieferumfang enthalten. Dies kann mit Krokodilklemmen oder ähnlichen Verbindungen geschehen. Die Spannung wird gemessen. Das Oszilloskop wertet die Daten aus und macht sie in Form eines Oszillogramms auf dem internen Display oder dem externen Computerbildschirm sichtbar.

EEVblog sagt zu unserem Vergleichssieger

Welche sind die besten Oszilloskope aus unserem Vergleich?

Ihr persönlicher Testsieger kann vom Vergleichssieger abweichen. Folgende Produkte empfehlen wir in Betracht zu ziehen:

  • Platz 1 - sehr gut: Siglent SDS1104X-E - ab 514,80 Euro
  • Platz 2 - gut: Hantek 6254BD - ab 319,39 Euro

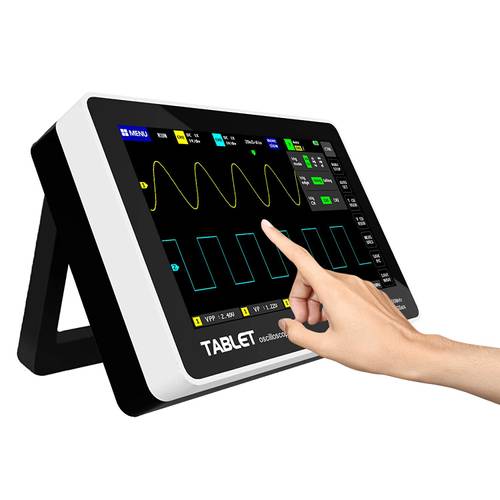

  • Platz 3 - gut: Aiteme Di­gi­ta­les Os­zil­lo­skop ADS1013D ? - ab 188,99 Euro

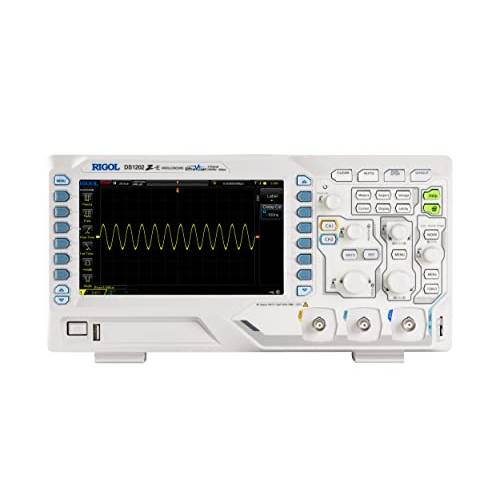

  • Platz 4 - gut: Rigol Digital Os­zil­lo­scope DS1102Z-E - ab 255,85 Euro
  • Platz 5 - gut: SainS­mart DSO212 - ab 119,99 Euro
  • Platz 6 - gut: Hantek 6022BE - ab 82,36 Euro

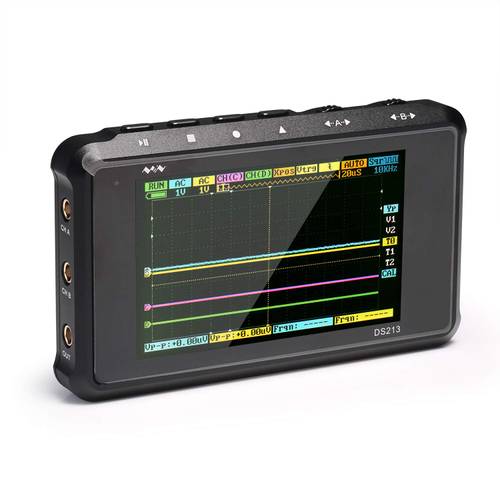

  • Platz 7 - befriedigend: SainS­mart DSO213 - ab 199,99 Euro
